3.5mm手机耳机接口制式扫盲篇

2014年05月04日 7 条评论 ... 技术宅

手机耳机,也叫做带麦耳机,是最常见的耳机接口,2009年9月被统一规定了格式,结束了2009年之前各种手机耳机接口的混乱时代。

耳机作为电子类消耗品匹配起来却非常头疼,从一般人的常识来看,耳机的分类也就只是2.5mm和3.5mm,其中3.5mm的耳机比较常见,现在流行的国产手机和iPhone三星等手机都是使用的这种接口的,但是即便都是3.5mm,并不是所有的耳机都可以匹配自己的手机,有的手机插上耳机之后可能会出现只有音乐没有唱歌这种单声道的情况。

最近博主也在网上捯饬耳机,想为自己的国产手机配一款耳机,但是买了几个试了一下都不管用,下定决心,扫盲了一下耳机接口的方式。特此报告。



3.5毫米手机耳机接口其实还分为两种,一种是美标版,也有人称之为“苹果标准”,顾名思义,就是苹果产品iPhone手机用的耳机接口,同时,小米手机、三星手机、HTC的一部分手机也是使用的这款耳机标准;另外的一种是国标版,是国际上通用制定的标准,现在大多数摩托罗拉和绝大多数的国产手机都是使用的国标版的耳机制式。

他们的区别到底在哪里呢。

美标版

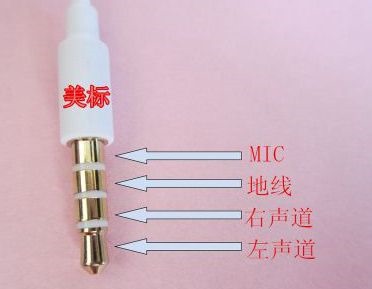

美标版的耳机和国标版的耳机区别在于插口的麦克极和接地极的位置区别。美标耳机的接口是这样安排的,从末端开始依次是:左声道、右声道、地线、麦克。如图所示。市面上流行的iPhone全系列,小米全系列,三星和HTC部分机型使用的就是美标版耳机。

美标耳机



国标版

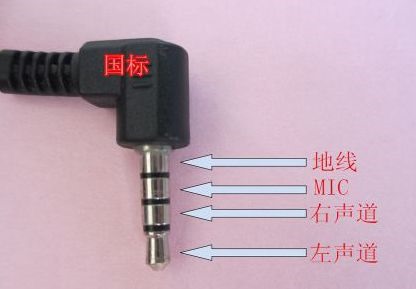

国标版的耳机跟美标版的耳机也就是极的位置不同,如果有条件的甚至可以动手修改线路。电极的安排是这样的,从末端开始依次是:左声道、右声道、麦克、地线。绝大部分国产手机都是支持国标版耳机的。

cf1b9d16fdfaaf5143fa6aeb8e5494eef01f7a4d



区分方式

如果观察仔细的话,应该看得出来,美标版耳机和国标版耳机的区别就是绝缘圈的颜色不同,美标耳机的绝缘圈颜色一般都是白色的,而国标耳机的绝缘圈的颜色一般都是黑色的。不过也排除有的小作坊制作耳机的时候不拘小节,或者有的商家考虑到纯白色耳机的美观因素,将国标版的耳机做成白色绝缘圈,比如说天语手机的耳机接口明明是国标,但是原装的耳机是纯白色,为了美观,也将耳机接口绝缘圈换成白色的。

如果你看到除了白色和黑色的绝缘圈之外还有其他颜色的,那就要从两个方面考虑了,1、无良商家;2、有的耳机可以手动转换电极,可以兼容全部耳机。

兼容耳机

不过看颜色分辨虽然有效,也不保证100%成功,如果要购买耳机的话, 最好先看说明。

如果还不知道自己手机支持什么格式的,这里有个百度文库,包含了大部分机型的手机,可以自己对号入座。点我查看
